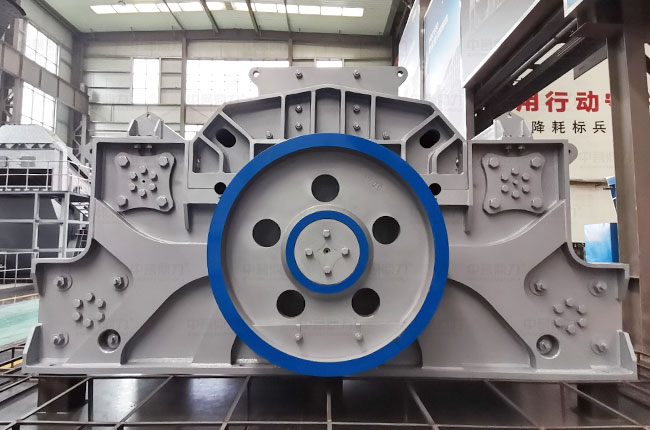

双腔卧式旋回破碎机

双腔卧式旋回破碎机结构图解说明

双腔卧式旋回破碎机进料口设置在设备顶部，进料口下面是空间较大的破碎腔，破碎腔内有旋转辊、偏心轴、轧臼壁、上破碎壁、下破碎壁等，外形可视结构组成包括支撑座、皮带轮、位移传感器、液压调整装置、液压蓄能器等。

双腔卧式旋回破碎机原理

双腔卧式旋回破碎机工作时，要加工的原料从顶部进料口进入破碎腔，破碎腔通过轧臼壁拼装圆柱形结构，物料落入圆柱形旋转辊后，物料会被分向左右两侧破碎腔，通过齿形轧臼壁对物料进行挤压等破碎作业，通过重力作用物料会从下破碎壁的下侧边沿与旋转辊间的排料口排出机外。

双腔卧式旋回破碎机下破碎壁可活动，通过调节轧臼壁与下破碎壁间的间隙大小，实现对出料粒度的控制，设备装有过载保护液压装置，有可自动调大排料口排出不易破碎物料，排出后排料口大小会自动恢复。
