陡锥和缓锥圆锥破碎机主要结构介绍

陡锥圆锥碎石机与现有初级破碎旋回碎石机的锥面相似，它的的运动轨迹和优势也与旋回碎石机相同，故不重述，它的不好是对于喂料中的给粒级石子比较敏感，如喂料中过5%的细粒级石子，在喂料钱，应将这些筛石子机去，否则会减少效能，添加磨损，当这类圆锥碎石机使用液压技术后就成底部液压支撑式或顶部液压吊挂式圆锥碎石机，由于液压系统的位置不同而引发的优不好与类似旋回碎石机相同，也不重述。

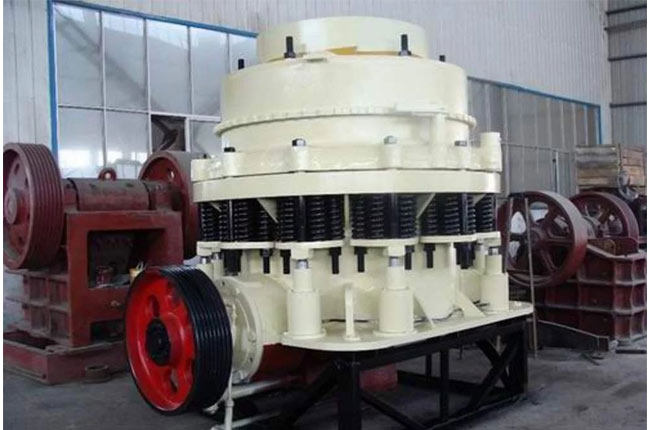

缓锥圆锥碎石机

这类碎石机也包含球面圆锥碎石机，留着弹簧载保护系统，尽管当下也使用了液压和气压调整排料口系统、液压载保护系统，但各呈独立系统，尤其是使用液压和气压调整排料口之后，尚需添加液压锁紧系统，从而复杂化，操作不如液压陡锥圆锥碎石机那样方便，尽管如此，由于它的产能高，当下仍被普遍使用。

圆锥碎矿山机器的性能表示与旋回碎石机不同，当下各均以动锥的底径大小表示的，例如3050毫米圆锥碎石机，是指它的动锥较大底径为3050毫米。

圆锥碎石机的主要结构：

1.机架：圆锥碎石机的机架通常由上机架与下机架构成，双臂悬架或三臂悬架多余上机架构成一个整体，仅有个别出售商是把双臂悬架与上机架分开的，相互以锥面配合，螺丝衔接，又一次有与岩石摩擦的地方均装有高铬护板。

2.喂料系统：多出售商生产的圆锥碎石机都有分料盘（有的叫分料板）和加料漏斗，分料盘通常装在主轴上，随主轴运行，对于解决特细石子的机种，分料盘则由单独的电机。

3.碎石腔：50年代的圆锥碎石机和碎石腔多分为粗、细、二级或粗、中、细三级，即要求、短头圆锥碎石机，当下为适应解决各种不同石子的所要，同一性能的圆锥碎石机多者，已达六种不同形式的碎石腔，当下为取得特细石子而出现一种碎石腔。

4.主轴：当下有单端支撑和双端支撑两种形式，前者在缓锥圆锥碎石机上使用，后者在陡锥圆锥碎石机上使用。

双端支撑的压碎荷关心由主轴两端支撑的，因此主轴的应力比单支撑式要大大减少。

5.排料口调整系统，圆锥碎石机的磨损较大，因此要求有较好的排料口的调整系统，当下陡锥圆锥碎石机多使用液压型式，调整方便快速，一人可在一分钟内完毕，而且在荷载下也能进行调整，专门的多种可配用无需人工调整系统，不仅能显示出排料口大小，而且能保护在小循环负荷下取得较大产能，缓锥圆锥碎石机当下仍使用机器式或用调整距离块这两种方式，这是比较传统的，在此机械上，即使附加液压或气压调整排料口系统，也不及陡锥液压圆锥碎石机调整方便。

6.载保护系统：缓锥圆锥碎石机使用弹簧载保护系统，俨然是一种传统的方式，因此这类碎石机当下已附加单独的液压系统作载保护系统。

7.润滑系统：圆锥碎石机的润滑系统与旋回碎石机很多相同，偏心轴套和齿轮通常共用强制润换系统，但也有个别出售商的偏心轴套和齿轮各自使用单独的润滑系统。

8.驱动系统：专门的多种，已使用螺旋伞齿轮，个别大产能机种由电机经联轴节直接伞齿轮，而不需三角皮带驱动，减少调整皮带时间。
